Ультразвуковой толщиномер УТМ-МГ4
Толщиномер УТМ-МГ4 предназначен для измерения толщины стенок труб, котлов, сосудов, обшивок судов, литья, листового проката и других изделий из чёрных и цветных металлов и пластмасс. Поверхности изделий могут быть как гладкими, так и грубыми, корродированными с шероховатостью до Rz160 и радиусом кривизны от 5 мм. В толщиномере применяется автоматическая настройка чувствительности и индикация акустического контакта. Оригинальный алгоритм обработки сигнала позволяет проводить измерения во всем диапазоне толщин используя один раздельно совмещенный ПЭП частотой 5 МГц. | ||

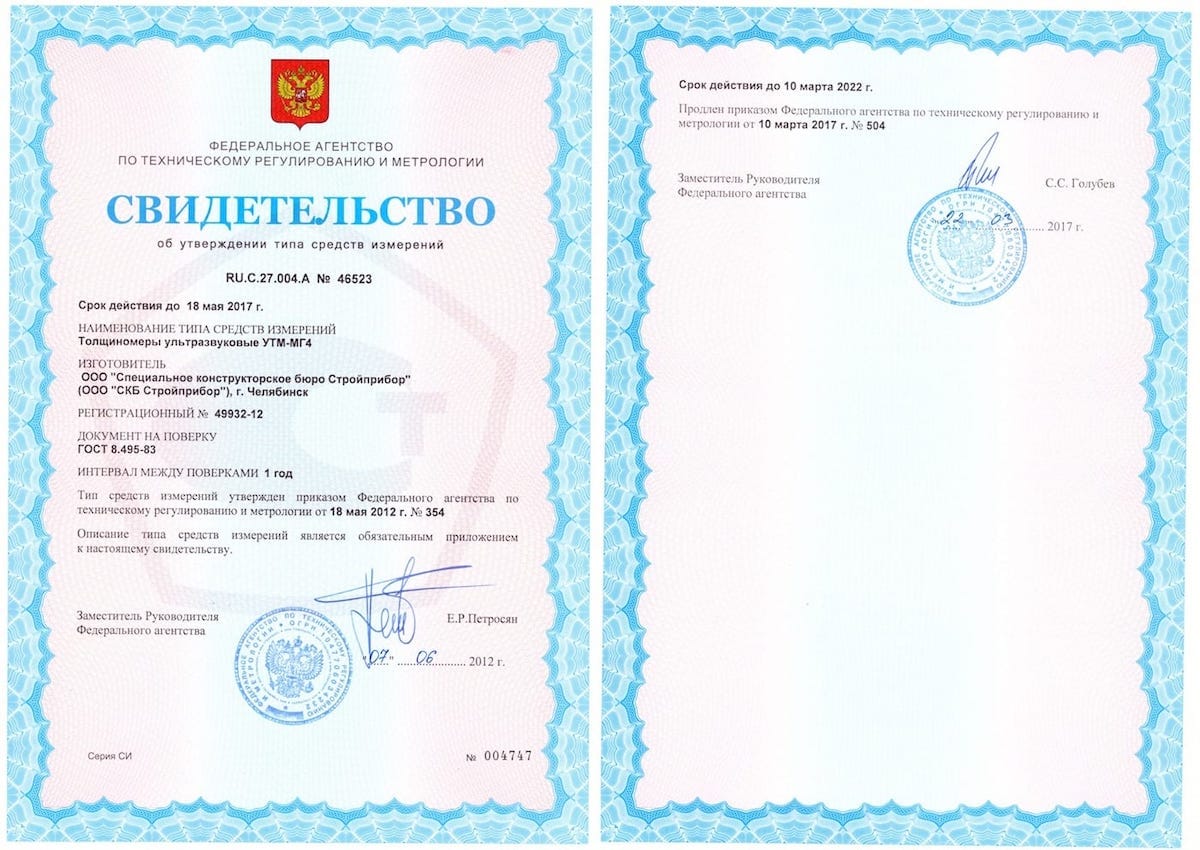

| Внесение в реестры | Российская Федерация 49932-12 (продлен до 2022 года) | |
| Оснащение прибора | Конструктивно толщиномер состоит из электронного блока (1) и прямого раздельно-совмещенного пьезоэлектрического преобразователя 5МГц (2). Толщиномер комплектуется ферромагнитным основанием и мерами толщины. В толщиномере имеются две таблицы с данными для скорости распространения ультразвука в различных материалах.Толщиномер является переносным ультразвуковым контактным прибором общего назначения. Питание осуществляется от встроенного литий-ионного аккумулятора емкостью 1800 мА
Общие характеристики
Бренд:
Стройприбор
Диапазон измерения толщины (по стали), мм:
0,7...300
Диапазон настроек скорости ультразвука, м/с:
1000...9999
Питание от встроенного аккумулятора напряжением, В:
3,7
Пределы допускаемой основной абсолютной погрешности, мм (h-измеряемая толщина):
± (0,003h + 0,1)
Продолжительность работы, час:
35
Страна производства:
Россия
Межпроверочный интервал, мес.:
12
1. Электронный блок, раздельно-совмещенный преобразователь ПЭП на 5 МГц 2. Калибровочный образец (встроен в корпус прибора) 3. Руководство по эксплуатации 4.Сумка 5. Зарядное устройство 6. Программное обеспечение 7. Кабель для передачи данных в ПК Толщиномеры до ввода в эксплуатацию, а также после ремонта подлежат первичной поверке, а в процессе эксплуатации – периодической поверке.
Поверка толщиномера проводится в соответствии с ГОСТ 8.495-83 «Толщиномеры ультразвуковые контактные. Методы и
средства поверки»
В основу работы толщиномера положен эхо импульсный метод, который основан на измерении времени двойного прохода ультразвуковых колебаний (далее УЗК) через изделие от одной поверхности до другой. Толщина рассчитывается исходя из известной скорости УЗК. Дополнительно:
1.Соединительный кабель USB предназначен для подключения ультразвуковых толщиномеров УТМ-МГ4 к ПК 2.Зарядное устройство для ультразвуковых толщиномеров УТМ-МГ4 ВНИМАНИЕ: Производитель оставляет за собой право изменять технические характеристики моделей, внешний вид и комплектацию товаров без предварительного уведомления. Оборудование на фото может отличаться от оригинала. Информация о товарах, размещенная на сайте не является публичной офертой, определяемой положениями Части 2 Статьи 437 ГК РФ Производим поставку оборудования по всей России и за рубеж. Мы предлагаем только те товары, в качестве которых мы уверены. Консультируем и предлагаем несколько вариантов оборудования на выбор | |
