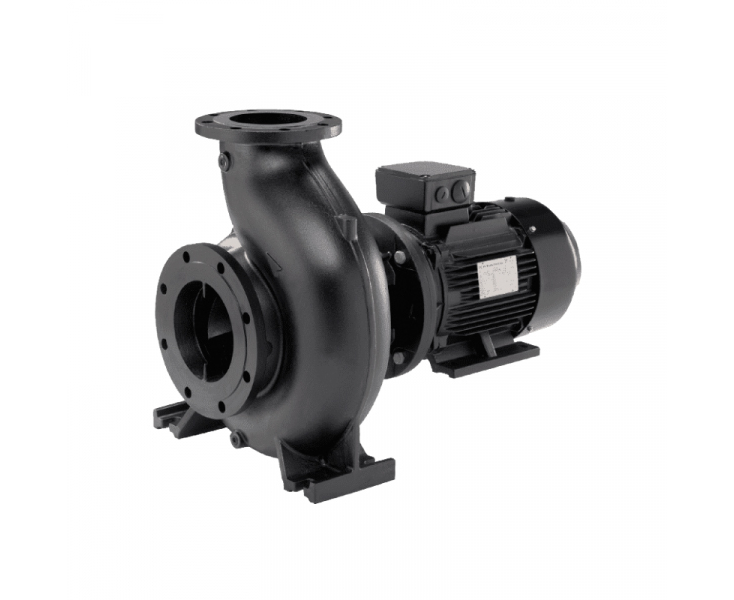

Консольно-моноблочный насос Aikon NES 65-50-160-7.5/2SWH

Консольно-моноблочные насосы CNP серий NES являются консольными центробежными одноступенчатыми несамовсасывающими агрегатами с горизонтальным расположением вала ротора, осевым всасывающим и радиальным напорным патрубками. Данные насосы используются в системах водоснабжения, водоподготовки, кондиционирования, отопления и водяного охлаждения, а так же в противопожарном оборудовании, дождевальных и ирригационных системах. Аналогично могут использоваться при перекачивании производственно-хозяйственных вод.

Технические характеристики консольно-моноблочного насоса определены его производительностью и напором. Данная модель насоса CNP серии NES 65-50-160-7,5/2 имеет производительность (расход) 60 м3/час (1000 л/мин) и напор 23.30 метра. Данные показатели достигаются при мощности 7.5 кВт и напряжении 380 В.

При использовании консольно-моноблочного насоса необходимо соблюдать требования к перекачиваемой жидкости:

• температура перекачиваемой жидкости от -15С до +110С
• максимальное рабочее давление: max 1,6 Мпа (16 бар)
• давление на входе: max 0,6 Мпа (6 бар)
• кислотность pH 6-9
• содержащие твердых включений в перекачиваемой жидкости не более 0,2мм, обычная концентрация которых не превышает 0.1%, не агрессивных к материалу проточной части насоса - чугуну
• максимальная рабочая температура окружающей среды +40С
• насос не предусматривает перекачивание жидкостей, содержащей крупные твердые частицы (грязь, шлам).

Особенности моделей насосов CNP серии NES:

• классическое исполнение центробежного насоса с рабочим колесом закрытого типа крепится к валу посредством шайбы и гайки
• стандартный асинхронный двигатель
• степень защиты  IP 54
• класс изоляции F: допустимая температура нагрева до 130°C
• класс энергоэффективности: EI2 (EI3 по запросу)
• стандартное напряжение при частоте 50Гц (60Гц по запросу)
• трёхфазное исполнение (более 3кВт): 380/660В
• насос может использоваться на объектах с пониженной температурой (там, где он может быть подвержен ?замерзанию?), но с добавлением в перекачиваемую жидкость соответствующего антифриза
• насосы CNP NES соответствуют европейским стандартам: EN ISO 12100-1:2003, EN ISO 12100-2:2003, EN 809:1998+AC:2002, EN ISO 14121-1:2007, EN 60204-1:2006, EN 61000-6-2-2005, EN 61000-6-4-2007

Особенности конструкции

Агрегаты насосные серий NES являются несамовсасывающими (нормального всасывания) консольными центробежными одноступенчатыми агрегатами насосными с горизонтальным расположением вала ротора, осевым всасывающим и радиальным напорным патрубками. Рабочие колеса гидравлически разгружены от осевой нагрузки.

Насосы серий NES являются моноблочными, вращающий момент передается за счет жесткого соединения, в виду более компактной и простой конструкции. Корпус насосной камеры представляет собой чугунную отливку или отливку из нержавеющей стали, в которой выполнены входной и выходной патрубки.

Корпус насосной камеры крепиться к общей раме винтами или к электродвигателю через переходной фланец. Входной патрубок расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения.

В насосной части используются стандартное торцовое уплотнение ? сильфонное с центральной пружиной или уплотнение сальникового типа. В корпусе и крышке установлены кольца щелевые, которые при износе могут быть заменены, что упрощает техническое обслуживание.

Рабочее колесо одностороннего входа закрытого типа крепиться к валу посредством шайбы и гайки. Колесо рабочее гидравлически разгружено от осевой нагрузки, имеет увеличенное входное отверстие и оптимальную конструкцию, что уменьшает кавитационный запас, делает работу агрегата насосного более стабильной и менее шумной.

Консольно-моноблочные насосы серий NES имеют качественную эргономичную конструкцию и высокую надежность. Если вы планируете купить консольно-моноблочный насос, то сообщите нам, какие технические задачи вы планируете решить, и мы поможем подобрать оптимальную модель насоса.
