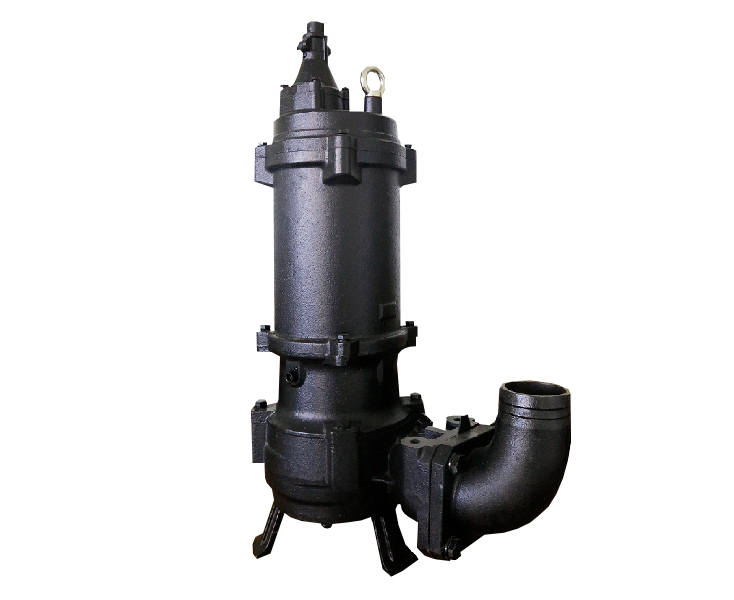

Погружной дренажный насос CNP 50WQ10-13-1,1ACW(I)

Погружной дренажный насос для сточных вод CNP WQ представляет собой вертикальный центробежный электронасос, предназначенный для отвода канализационных стоков, дренажа затопленной местности в сфере ЖКХ, сельского хозяйства, промышленного строительства.

Технические характеристики канализационного насоса определены его производительностью и напором. Данная модель насоса CNP 50WQ10-13-1,1ACW(I) имеет производительность (расход) 10 м3/час (167 л/мин) и напор 13 метров. Данные показатели достигаются при мощности 1.1 кВт и напряжении 380 В.
При использовании дренажного насоса необходимо соблюдать требования к перекачиваемой жидкости:

• максимальная температура перекачиваемой жидкости +40?С
• максимальная плотность жидкости 1200 кг/м3
• кислотность pH 4-10
• максимальный диаметр прохода твердых частиц не должен превышать 18 мм
• минимальный уровень откачиваемой жидкости должен находиться на половине корпуса двигателя
• насосы не предназначены для перекачки агрессивных жидкостей или жидкостей с большим содержанием твердых и волокнистых частиц.

Особенности моделей насосов CNP серии WQ:

• классическое исполнение центробежного насоса с рабочим колесом закрытого типа
• насос погружается на глубину до 20 метров (требуется замена кабеля)
• материал корпуса насоса: Чугун HT200/Чугун СЧ20
• напряжение: трёхфазный электродвигатель 380В
• частота: 50 Гц
• максимальная температура перекачиваемой жидкости: +40 ?С
• степень защиты от проникновения воды – IP 68
• класс изоляции – F: допустимая температура нагрева до 130°C
• насосы CNP WQ QF соответствуют европейским стандартам: EN ISO 12100-1:2003, EN ISO 12100-2:2003, EN 809:1998+AC:2002, EN ISO 14121-1:2007, EN 60204-1:2006, EN 61000-6-2-2005, EN 61000-6-4-2007

Особенности конструкции

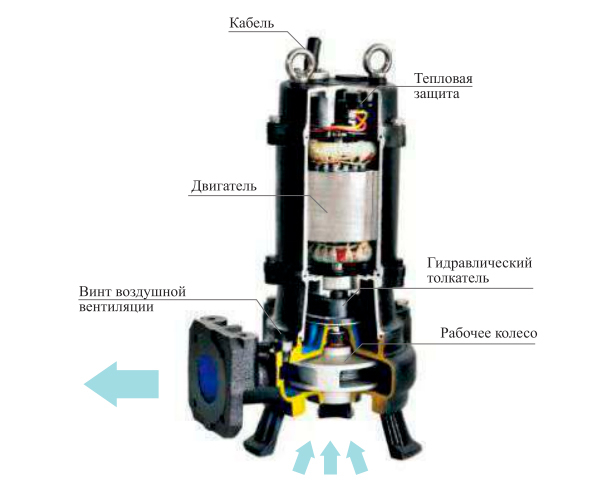

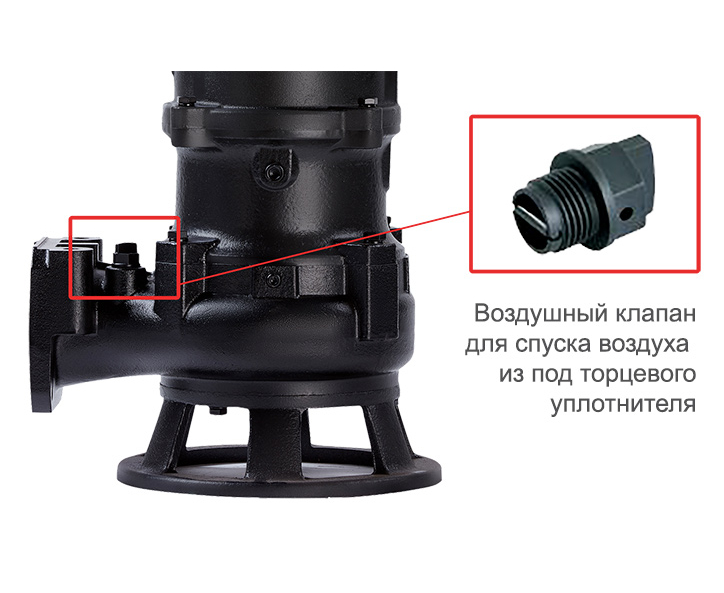

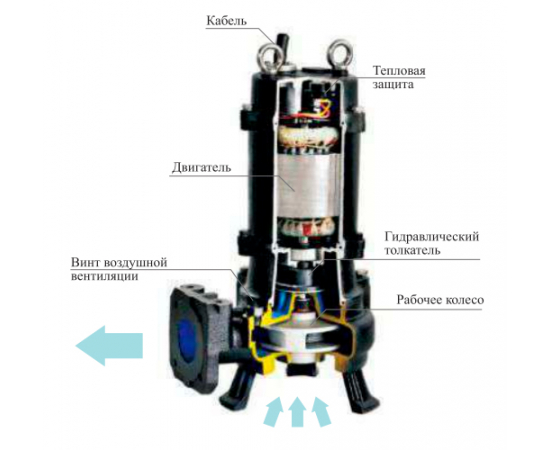

Погружные насосы состоят из двух частей: погружной герметичный электродвигатель и насосная часть. Эти две части разделены масляной камерой с системой из двух торцевых уплотнений (рабочая среда - масло, масло - электродвигатель). В масляной камере предусмотрено отверстие для осуществления контроля уровня масла и пополнения при необходимости. Смазывание верхнего торцевого уплотнения обеспечивается с помощью специальной конструкции маслоподъемника. В корпусе насоса реализован специальный воздушный клапан, позволяющий автоматически выпускать воздух из под торцевого уплотнения.

Электронасос оснащен встроенной системой контроля: термовыключатель, разрывающий схему.

Насосы имеют несколько типов соединения с дренажной системой: автоматическая трубная муфта, гибкий шланг или колено с фланцем. Данная модель насоса имеет автоматическую трубную муфту для соединения с дренажной системой диаметром 50 мм.

В конструкции насосов используется погружной герметичный электродвигатель. Охлаждение осуществляется за счет обтекания рабочей среды корпуса. Минимальный уровень перекачиваемой среды должен быть не ниже середины корпуса двигателя. Для обеспечения герметичности электродвигателя ввод кабеля питания осуществляется при помощи гермоввода, изготовленного методом вулканизации. что предотвращает попадание жидкости в полость двигателя даже при повреждении крышки.

Дренажный насос CNP имеет качественную эргономичную конструкцию и высокую надежность. Если вы планируете купить дренажный погружной насос, то сообщите нам какие технические задачи вы планируете решить и мы поможем подобрать оптимальную модель насоса.
