Универсальные насосы для перекачки загрязнённых, абразивных и химически активных жидкостей, эксплуатации в строительстве, сельском хозяйстве, промышленности и при аварийных работах.
Что представляет собой самовсасывающий насос?
Самовсасывающий центробежный насос — это тип насоса, который способен самостоятельно удалять воздух из всасывающей линии и заполнять корпус перекачиваемой жидкостью без установки нижнего обратного клапана (клапана на конце всасывающей трубы). Достаточно один раз залить насос водой (или другой жидкостью) перед первым пуском, и он автоматически втягивает жидкость с глубины до 7,5 метров. После удаления воздуха из всасывающего трубопровода насос работает как обычная центробежная машина, но при этом сохраняет способность перекачивать жидкость с примесью воздуха и газов.
Основные элементы: прочный корпус (чугун, бронза, нержавеющая сталь), открытое рабочее колесо, износостойкая сменная пластина, внешнесмазываемое торцевое уплотнение и обратный клапан, удерживающий столб жидкости в корпусе при остановке.
Принцип самовсасывания
При вращении рабочего колеса в корпусе создаётся разрежение. Воздух из всасывающего трубопровода (жёлтые стрелки на схемах) засасывается внутрь и интенсивно смешивается с жидкостью (синие стрелки), находящейся в корпусе. Образуется воздушно-жидкостная эмульсия, которая нагнетается в специальную камеру заливки. В этой камере более лёгкий воздух отделяется от жидкости и выходит через напорный патрубок. Жидкость, как более тяжёлая, опускается вниз и снова вовлекается в циркуляцию. Процесс повторяется до полного удаления воздуха из всасывающей линии — после этого насос залит и работает в обычном режиме, но может без проблем перекачивать и воздушно-жидкостные смеси (например, при подсосе воздуха).
Обратный клапан выполняет две функции: предотвращает слив жидкости из всасывающей трубы при остановке насоса, а при случайном опорожнении трубопровода удерживает в корпусе достаточно жидкости для повторного самовсасывания.
Напорная магистраль должна быть свободна для выхода воздуха.
Конструктивные особенности и материалы
Корпус
Корпус из чугуна / бронзы / нерж. стали
Крышки заливки, слива и осмотра
Корпус насоса — тяжёлого типа (heavy duty), доступен в чугуне, бронзе или нержавеющей стали. Предусмотрены удобные крышки для заливки, слива и быстрого осмотра рабочего колеса (кроме моделей J 1‑160 / 2‑100 / 3‑100 / 4‑100).
Рабочее колесо
Открытое колесо (ковкий чугун)
Колесо из алюминиевой бронзы/нерж. стали
Открытое рабочее колесо обеспечивает свободный проход твёрдых включений большого диаметра, а также позволяет легко проводить инспекцию и очистку. Материалы: ковкий чугун, алюминиевая бронза, нержавеющая сталь.
Пластина износа
Сменная пластина (чугун, бронза)
Чугун с резиновым покрытием
Для работы с абразивными средами насос оснащается легко заменяемым пакетом износа — пластиной (или несколькими) из чугуна, чугуна с резиновым покрытием, бронзы или нержавеющей стали. Восстанавливает исходные характеристики после износа.

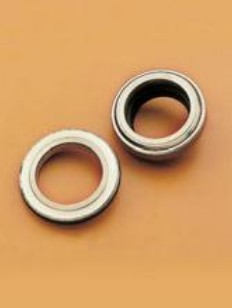

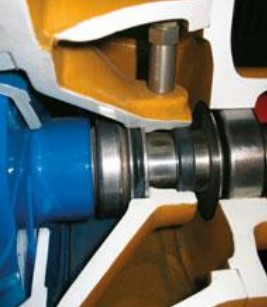

Торцевое уплотнение
Механическое уплотнение с наружной смазкой
Пары SiC / вольфрамовый карбид / графит
Осевое механическое уплотнение смазывается снаружи, что позволяет работать всухую при достижении максимального вакуума, а также перекачивать сильно абразивные жидкости без повреждений. Ответные поверхности — карбид кремния или вольфрама. Для нефтепродуктов применяется вращающаяся часть из графита. По запросу доступны двойные уплотнения и картриджи.
Подшипниковый узел и вал
Усиленные подшипники (под прямой или ременной привод)
Конец вала с резьбовым отверстием
Подшипниковый узел рассчитан на тяжёлые нагрузки, допускает как прямое соединение, так и клиноременную передачу. Хвостовик вала имеет резьбовое отверстие для удобной установки полумуфт и шкивов.
Области применения (согласно каталогу)
Промышленность
- Перекачка чистых, загрязнённых, песчаных, илистых, нейтральных, щелочных, кислотных жидкостей
- Нефтепродукты с низкой вязкостью, растворители (даже грязные)
- Известковое молоко, едкий натрий, охлаждающие эмульсии, дымоулавливание
- Очистка сточных вод (горячие, коррозийные, с песком и илом)
- Дозировка нейтрализующих жидкостей, откачка осадочного ила
Сельское хозяйство
- Поверхностное орошение, аэрация жидкого навоза
- Перекачка и распыление жидких удобрений, жидкого навоза
- Раздача жидких кормов животным, перекачка виноградного сусла, промывка
Строительство и гражданское строительство
- Осушение котлованов, каналов, прудов
- Понижение уровня грунтовых вод (дренажные системы)
- Водоснабжение из колодцев и каналов
- Мойка бетонных поверхностей и заполнителей
- Перекачка бентонита и буровых растворов
Навигация и безопасность
- Судовые работы: погрузка/разгрузка, откачка трюмной воды, пожаротушение, санитарные нужды
- Аварийный дренаж после наводнений, ливней
- Временное перекачивание сточных вод, откачка опасных жидкостей
Основные преимущества
- Быстрый самовсос без нижнего клапана — до 7,5 м, достаточно однократной заливки.
- Открытое рабочее колесо — проход крупных твёрдых включений, лёгкий доступ для осмотра.
- Высокая стойкость к абразиву — легкосменная износостойкая пластина (чугун, резина, бронза, нерж.).
- Надёжное уплотнение — механическое с внешней смазкой, работает всухую при создании вакуума, варианты пар SiC/WC, двойное или картриджное.

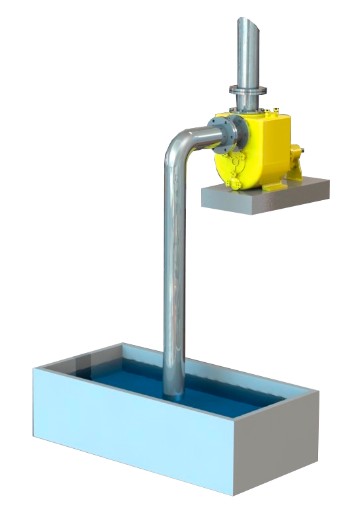

- Простота установки — насос располагается выше уровня жидкости (в сухом месте), во всас погружена только труба.
- Долговечность — быстрая замена изнашиваемых деталей (несколько раз), восстанавливая заводские параметры.
- Универсальность привода — усиленные подшипники под прямой или ременной привод, вал с резьбой.

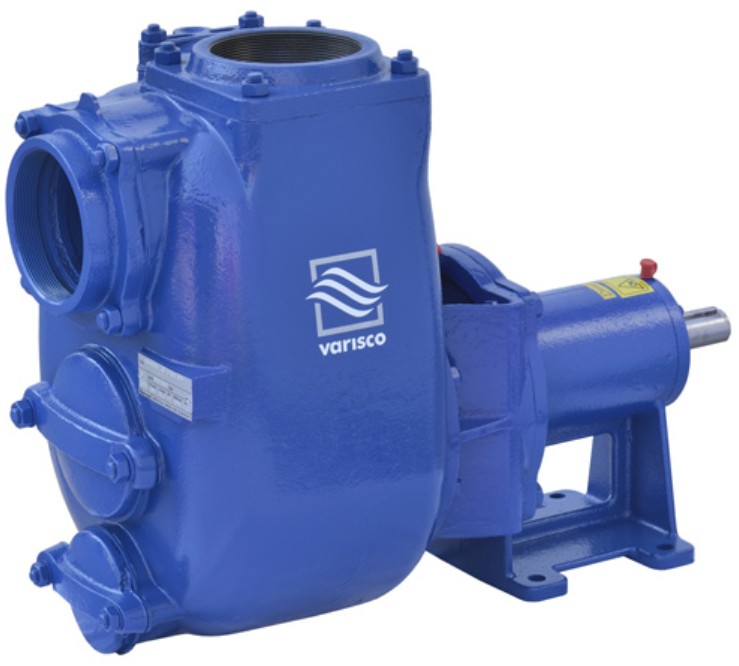

Исполнения
Насосы серии J предлагаются в двух основных вариантах компоновки: со свободным валом (под соединение с двигателем через муфту или ремни) и моноблок с электродвигателем (специальная конструкция). Диапазон размеров присоединительных патрубков — от 40 мм (1½″) до 300 мм (12″). Модельный ряд включает более 30 типоразмеров (J 1‑110 … J 12‑400). Для моделей начальной размерности (J 1‑160, 2‑100, 3‑100, 4‑100) инспекционные крышки рабочего колеса могут отсутствовать, но все самовсасывающие свойства сохраняются.
