Ультразвуковой прибор для контроля прочности бетона УКС-МГ4С (цветной дисплей)
Прибор УКС-МГ4С предназначен для контроля дефектов, определения прочности бетона ультразвуковым методом в сборных и монолитных бетонных и железобетонных изделиях и конструкциях по ГОСТ 17624, определения прочности силикатного кирпича по ГОСТ 24332 и других твердых материалов на основе измерения времени распространения импульсных ультразвуковых колебаний (УЗК) на установленной базе прозвучивания. Примечание: В соответствии с ГОСТ 18105 ультразвуковой метод отнесен к косвенным методам определения прочности бетона. В связи с чем, определение прочности бетона производится по предварительно установленным градуировочным зависимостям между прочностью бетона, установленной одним из разрушающих или прямых неразрушающих методов, и косвенными характеристиками прибора.
| ||
| Метод измерения по ГОСТам | ||

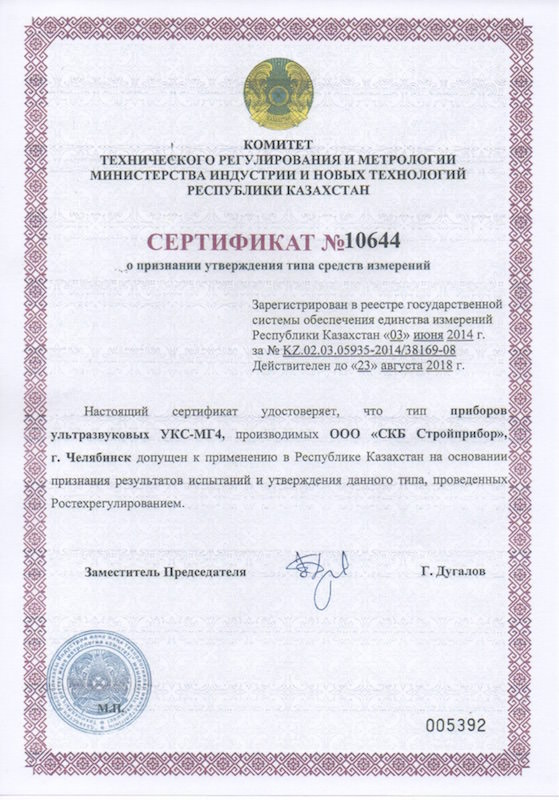

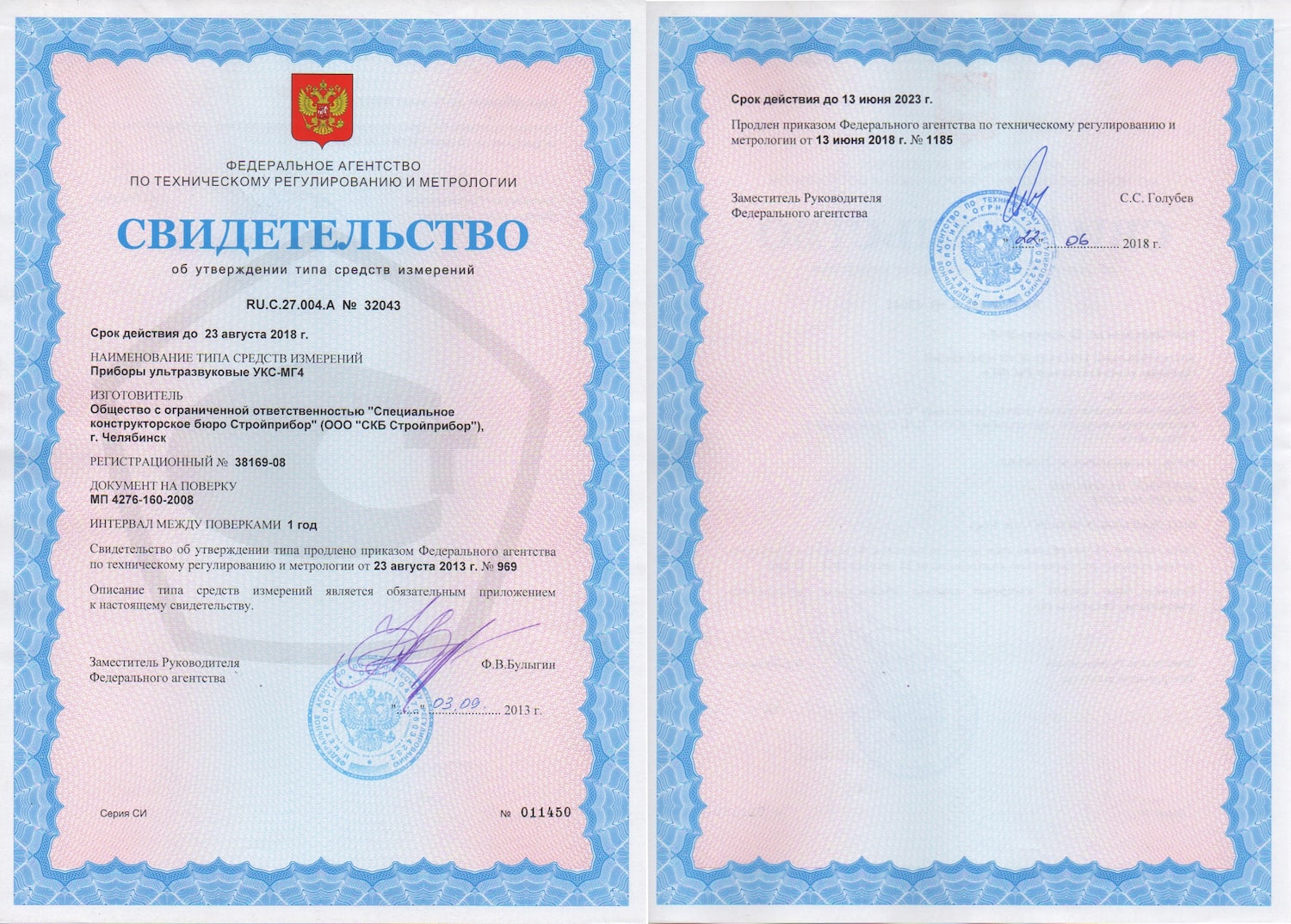

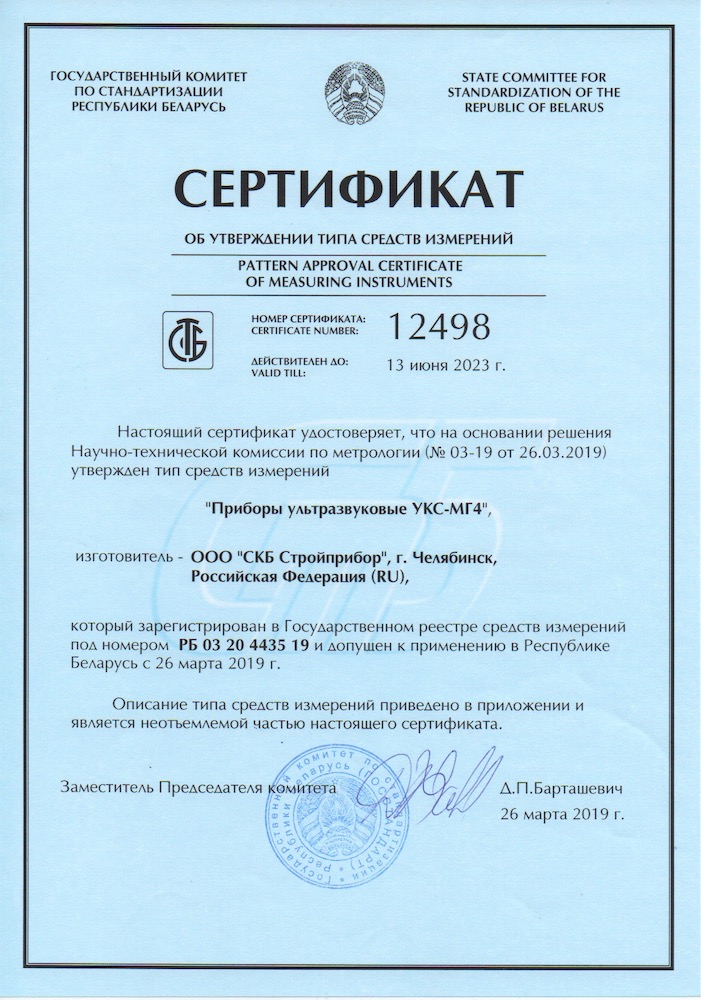

| Внесение в реестры | ||

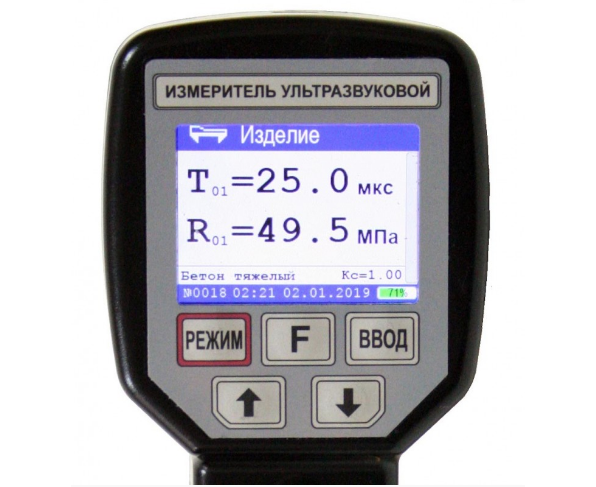

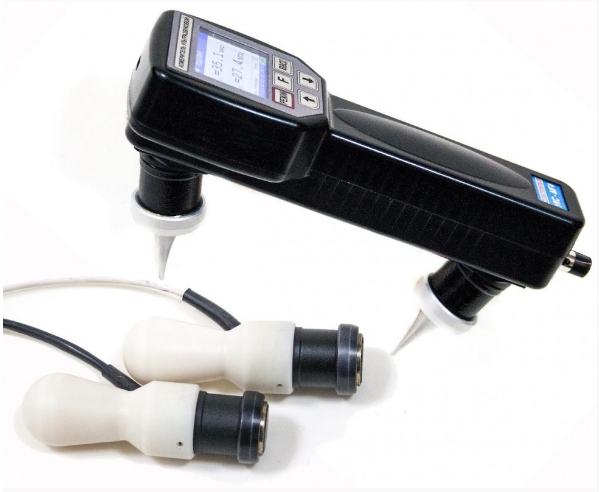

| Оснащение прибора | Снабжены устройством автоматического определения силы прижатия ПЭП с заданием параметров УЗК импульсов, подсветкой дисплея, дополнительно комплектуется 2 (двумя) внешними УЗ ПЭП. Электронный блок прибора совмещен с преобразователями для поверхностного прозвучивания (база 120мм), что обеспечивает удобство в работе, малые габариты и вес. | |

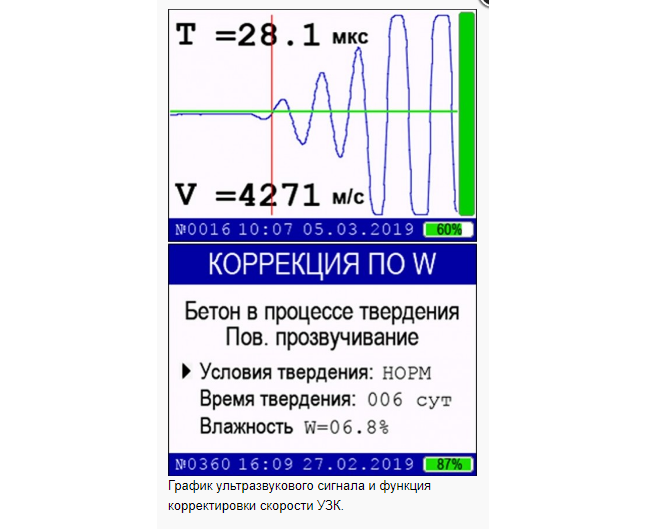

| Основные функции прибора | • измерение времени и скорости распространения ультразвука в материалах при сквозном и поверхностном прозвучивании • определение прочности строительных материалов по установленной градуировочной зависимости • оценка прочности бетонов неизвестного состава по градуировочным характеристикам ЦНИИОМПТ • возможность установки индивидуальных градуировок для различных видов стройматериалов • определение глубины трещин • поиск дефектов по аномальному уменьшению скорости распространения ультразвука • архивация получаемой в результате измерений информации в памяти прибора, с фиксацией времени, даты, вида, характеристики стройматериала и коэффициента вариации (объем памяти 10000 результатов) Передача информации, полученной в результате измерений, на ПК | |
| Область применения | Определение прочности бетона на сжатие бетонных и железобетонных изделий, кирпича и камней силикатных в строящихся и эксплуатируемых зданиях и сооружениях, гидротехнических сооружениях, сооружениях с затрудненным двухсторонним доступом к контролируемым участкам, предприятия стройиндустрии, научно-исследовательских и строительных лабораториях. | |
| Гарантийный срок эксплуатации | 18 месяцев | |
Для получения консультации и заказа по телефону обращайтесь по номеру +79085832596. Запрос коммерческого предложения направляёте на почту zakaz@inmarkon.ru

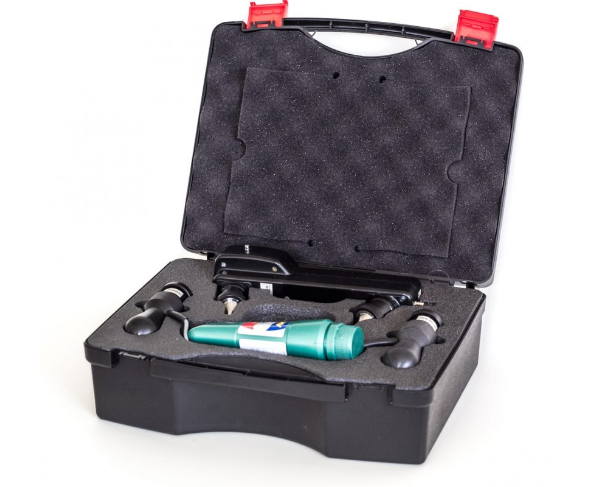

Комплект поставки
1. Электронный блок, совмещенный с ПЭП для поверхностного прозвучивания
2. Контрольный образец
3. ПЭП для сквозного прозвучивания
4. Литол

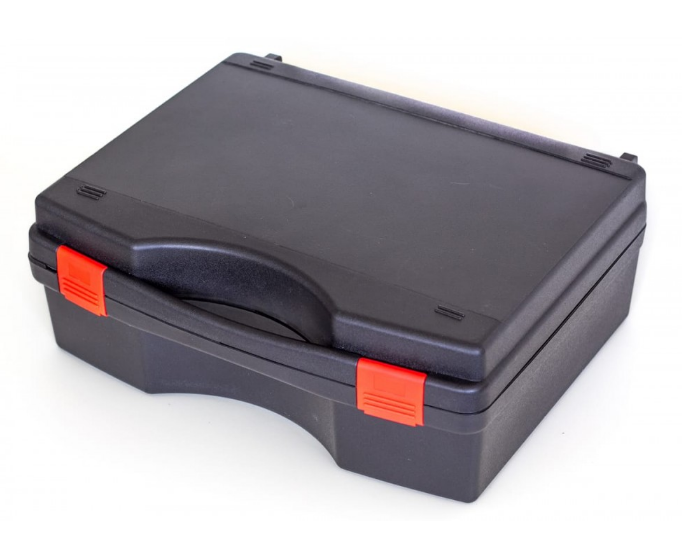

5. Упаковочный кейс
6. Кабель связи с ПК
7. Программное обеспечение
8. Руководство по эксплуатации
Периодическую поверку осуществляют региональные центры метрологии:
А3 Инжиниринг (г. Москва),
Башкирский ЦСМ (г. Уфа),
ВНИИФТРИ (Московская область),
Краснодарский ЦСМ (г. Краснодар),
Новокузнецкий филиал Кемеровского ЦСМ (г. Новокузнецк),
Новосибирский ЦСМ (г. Новосибирск),
Омский ЦСМ (г. Омск),
ТестИнТех (г. Москва),
ТЕХНОТЕСТ (г. Нижний Новгород),
Тюменский ЦСМ (г. Тюмень),
УРАЛТЕСТ (г. Екатеринбург),
Челябинский ЦСМ на базе СКБ Стройприбор (г. Челябинск),
Чувашский ЦСМ (г. Чебоксары)
Принцип работы
Принцип работы основан на ударно-импульсном методе измерений прочности, а именно, на корреляционной зависимости параметров ударного импульса от упруго-пластических свойств контролируемого материала. При ударном взаимодействии с поверхностью контролируемого материала, преобразователь вырабатывает электрический импульсный сигнал, пропорциональный ускорению индентора, который регистрируется электронным блоком.
Алгоритм обработки результатов измерений
Электронный блок, в соответствии с установленной градуировочной характеристикой, преобразует параметры ударного импульса ( ускорение и время) в прочность. Результаты измерений выводятся на дисплей измерителя.
