Ультразвуковой дефектоскоп сварных соединений арматуры АРМС-МГ4
| Дефектоскоп АРМС-МГ4 предназначен для ультразвукового контроля качества сварных стыковых соединений стержневой арматуры диаметром от 16 до 40 мм в соответствии с ГОСТ 23858, СТО 02495307-002-2008 теневым и зеркально-теневым методами при монтаже сборных и возведении монолитных ж/б конструкций. При теневом методе контроля о наличии дефекта судят по уменьшению амплитуды УЗ-колебаний, прошедших от излучателя к приемнику . Чем больше размер дефекта или чем больше дефектов, тем меньше амплитуда прошедшего сигнала. При зеркально-теневом методе признаком обнаружения дефекта служит ослабление амплитуды сигнала, отраженного от противоположной поверхности изделия. Дополнительными преимуществами этого метода по сравнению с теневым являются односторонний доступ и более уверенное обнаружение дефектов, расположенных в корне шва. Дефектоскоп АРМС-МГ4 также может быть использован для контроля качества сварных стыковых соединений листового проката зеркально теневым методом при непосредственной установке ультразвуковых преобразователей без протектора по ГОСТ 14782. | ||

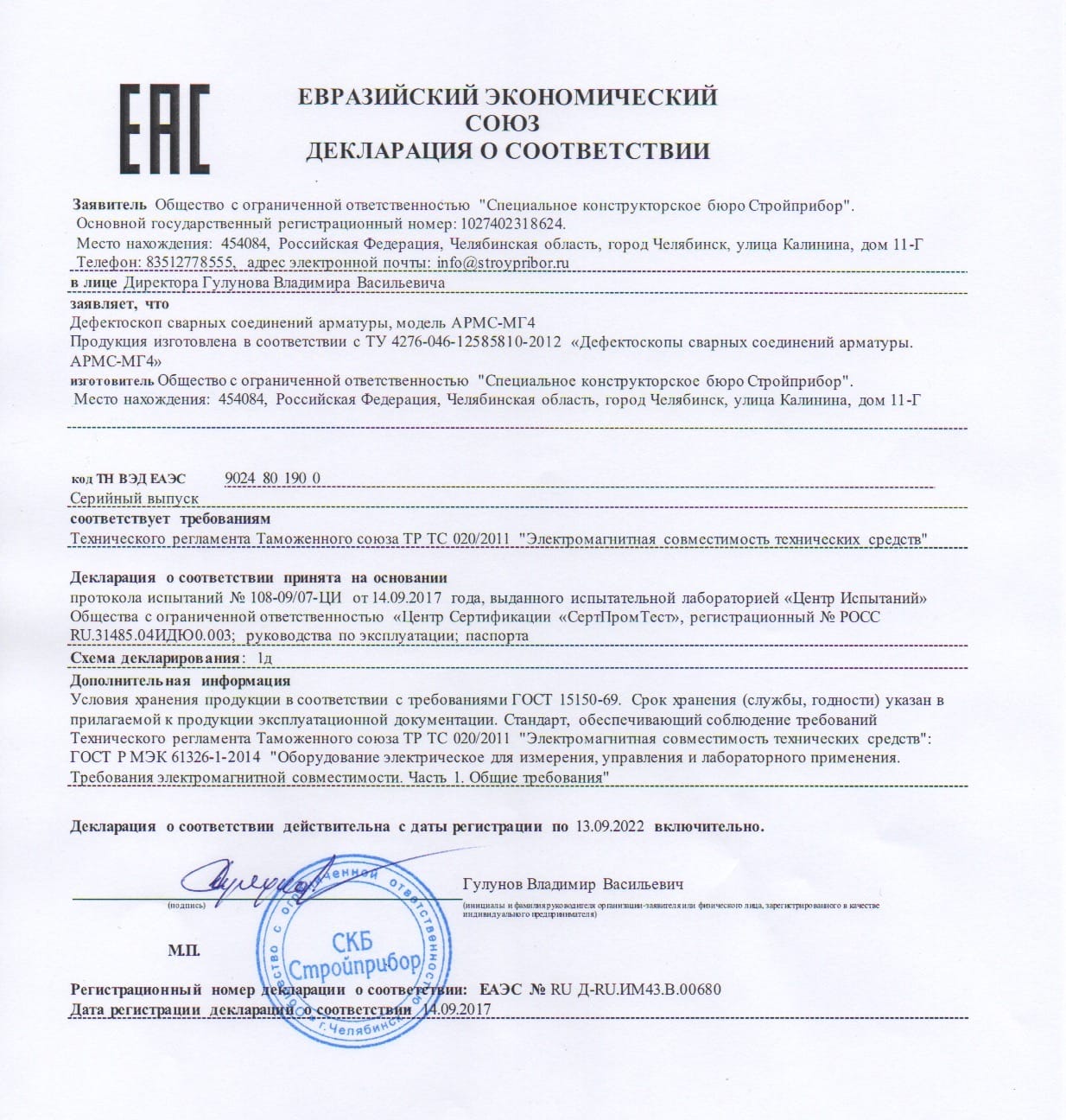

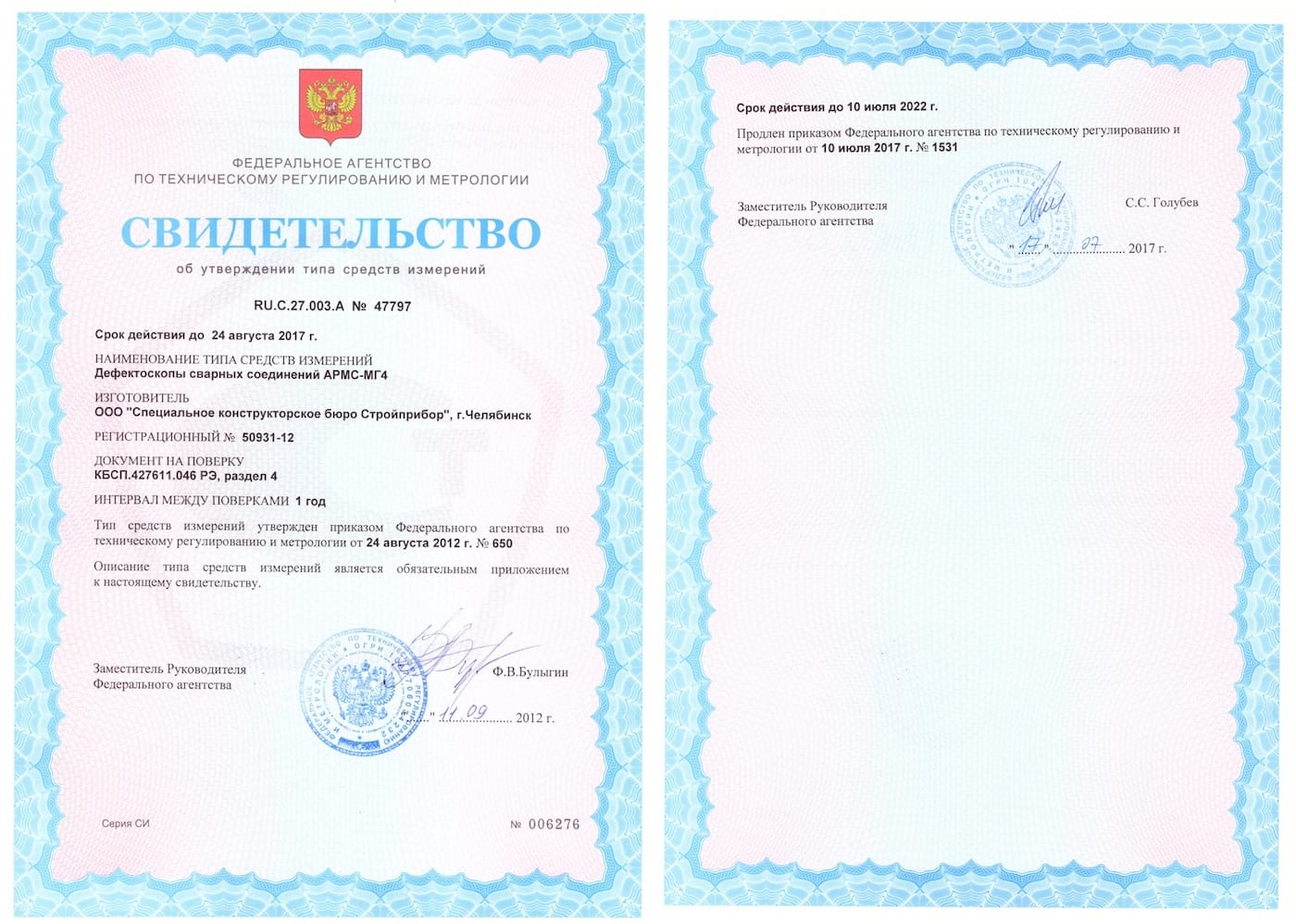

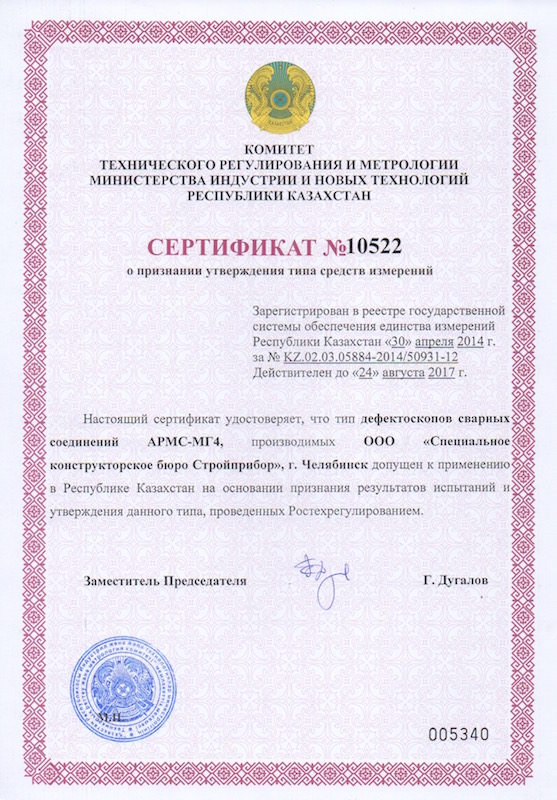

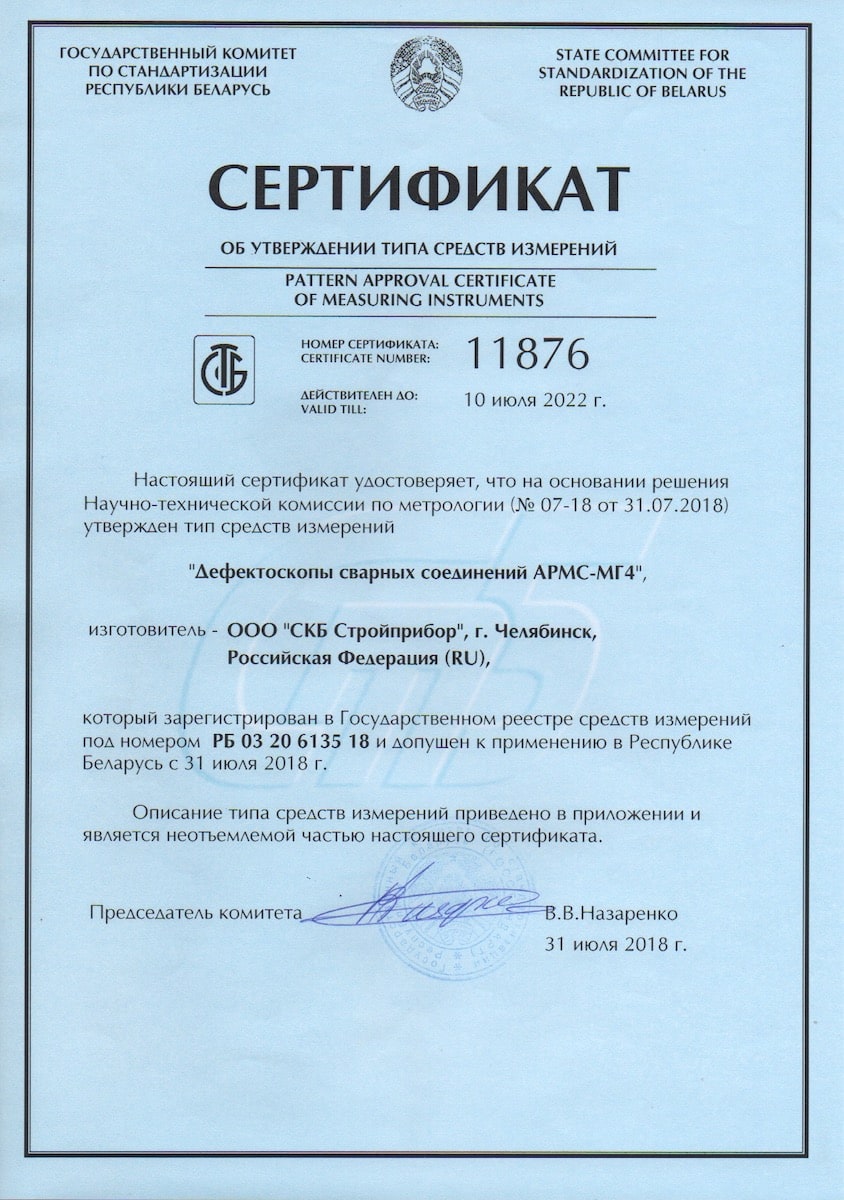

| Внесение в реестры | ||
| Оснащение прибора | Для проведения контроля сварных соединений используются: - механическое устройство "Клещи" по ГОСТ 23858 (приложение 1); - механическое приспособление "Скоба" по СТО 02495307-002-2008 для сварных соединений, выполненных на стальных скобах-накладках там, где доступ с помощью приспособлений типа "Клещи" затруднен. | |
| Основные функции приборов | Дефектоскоп предназначен для измерений амплитуды ультразвукового сигнала при контроле качества сварных стыковых соединений арматуры в соответствии с ГОСТ 23858 и СТО 02495307-002-2008. Дефектоскоп может быть использован так же для контроля качества сварных стыковых соединений труб большого диаметра и листового проката зеркально теневым методом при непосредственной установке ультразвуковых преобразователей без протектора по ГОСТ 14782. | |
| Область применения | При контроле качества сварных стыковых соединений арматуры в строительстве, машиностроении, энергетике, металлургической промышленности, на транспорте и в других отраслях. | |
| Испытываемый материал (вид испытаний) | Железобетонные изделия (теневой и зеркально теневой метод ) | |
| Гарантийный срок эксплуатации | 18 месяцев | |
Для получения консультации и заказа по телефону обращайтесь по номеру +79085832596. Запрос коммерческого предложения направляёте на почту zakaz@inmarkon.ru
Общие характеристики
Бренд:
Стройприбор
Границы линейности динамического диапазона, дБ:
15…45
Диапазон установки коэффициента усиления (с шагом), дБ:
5…75 (1;5;10)
Динамический диапазон приемного тракта дефектоскопа, дБ:
0…50
Номинальное значение угла ввода ПЭП, град:
65
Потребляемый ток в остальных режимах, мА, не более:
94
Потребляемый ток в режиме измерения:
390
Пределы допускаемой абсолютной погрешности измерения амплитуд сигналов, ДБ:
±1
Частота зондирующего импульса, МГц:
2,5±0,2
Электропитание от встроенного Li-Po аккумулятора, напряжение, В:
3,7
Страна производства:
Россия
Межпроверочный интервал, мес.:
12
Средний срок службы, лет, не менее:
10
Габариты и размеры
Габаритные размеры механического устройства с датчиками, мм, не более:
300х100х80
Габаритные размеры электронного блока, мм:
175х78х25
Вес нетто, кг:
2
1. Дефектоскоп
2. Пьезоэлектрические преобразователи (ПЭП) – 2 шт
3. Клещи для крепления ПЭП
4. Зарядное устройство
5. Коаксиальные кабели
6. Протекторы R=12мм (2 шт); R=18мм (2шт); R=22мм (2шт)
7. Приспособление для контроля сварных швов листового проката
8. Контрольный образец
9. Кабель связи с ПК
10. USB-флеш накопитель с программным обеспечением
11. Упаковочная тара
По спецзаказу: приспособление «скоба» для ультразвуковых дефектоскопов сварных соединений арматуры.
