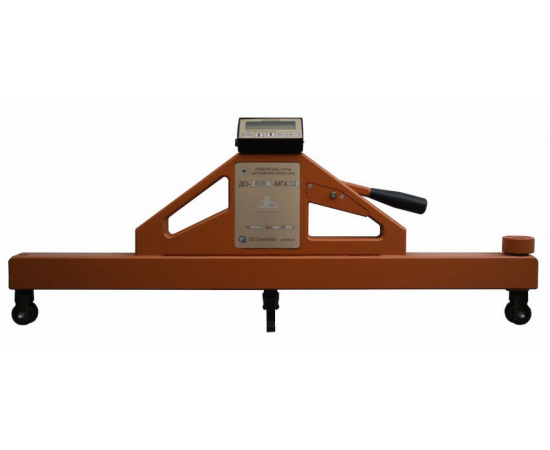

Измеритель силы натяжения арматуры ДО-60П-МГ4 (арматура 3мм)
|
Измерители силы натяжения арматуры ДО-60П-МГ4 предназначены для оперативного производственного контроля силы натяжения проволочной, канатной и стержневой арматуры железобетонных конструкций на основе прямых измерений силы поперечной оттяжки арматуры и установлении зависимости между силой, оттягивающей арматуру на заданную величину в поперечном направлении и силой натяжения арматуры, в соответствии с ГОСТ 22362, а также для контроля усилий в тросовых и канатных оттяжках. Область применения приборов - производство сборных железобетонных конструкций, армированных высокопрочной арматурой классов Вр-II(В-II), К-7, (шпалы, стойки ЛЭП, изделия непрерывного бетонирования и др.) и контроль усилий в оттяжках мачт релейной и сотовой связи, труб, опор. Измерители имеют обозначение ДО-60П-МГ4.В, где ДО-МГ4 – обозначение типа измерителя; 60П – обозначение модификации: измерения силы натяжения проволоки для армирования диаметром от 6 до 7,5 мм; В – обозначение варианта исполнения (01; 02; 03 – для одного, двух, трех диаметров арматуры соответственно) ИЗГОТАВЛИВАЮТСЯ СТРОГО ПОД ЗАКАЗ! |
||

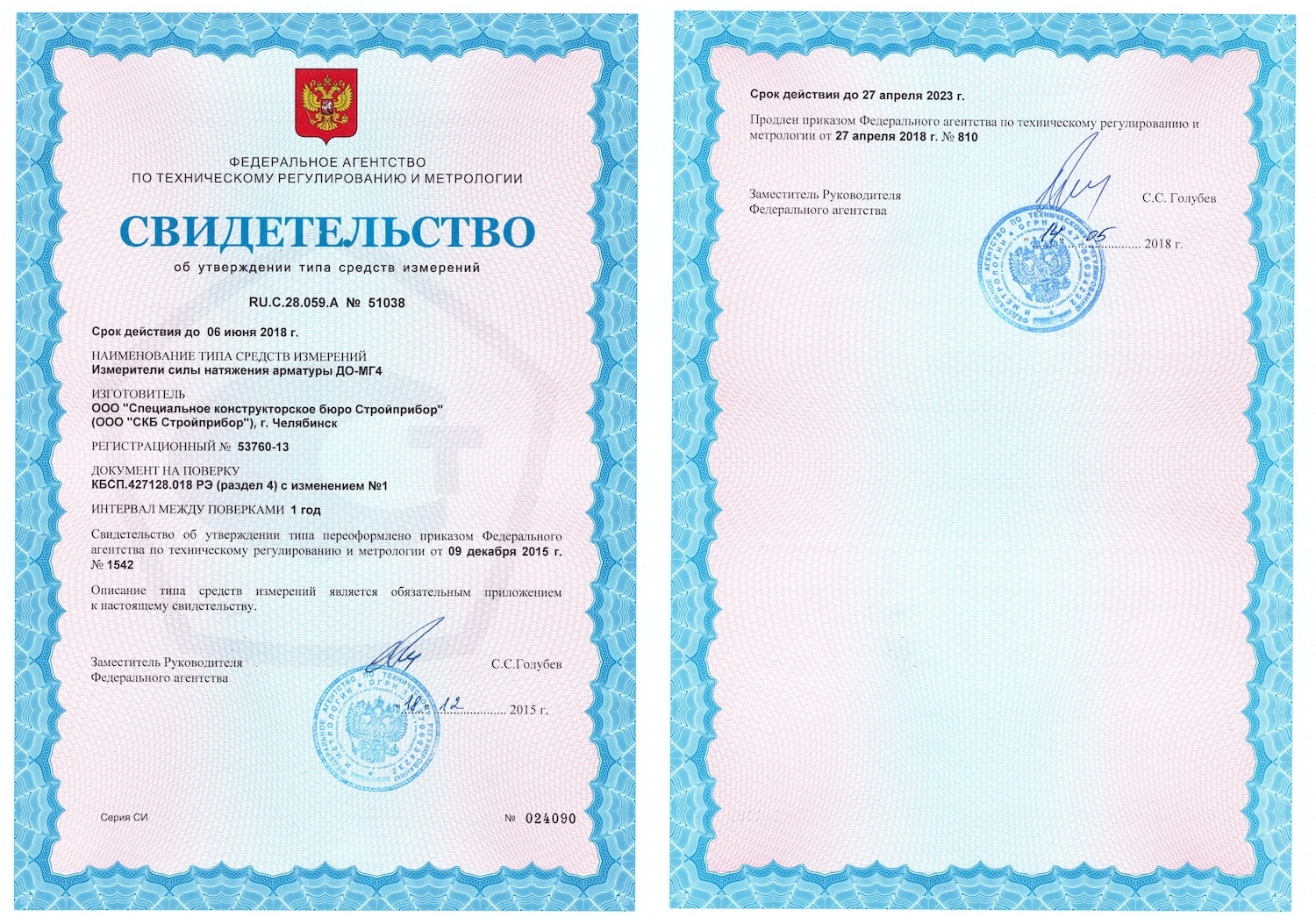

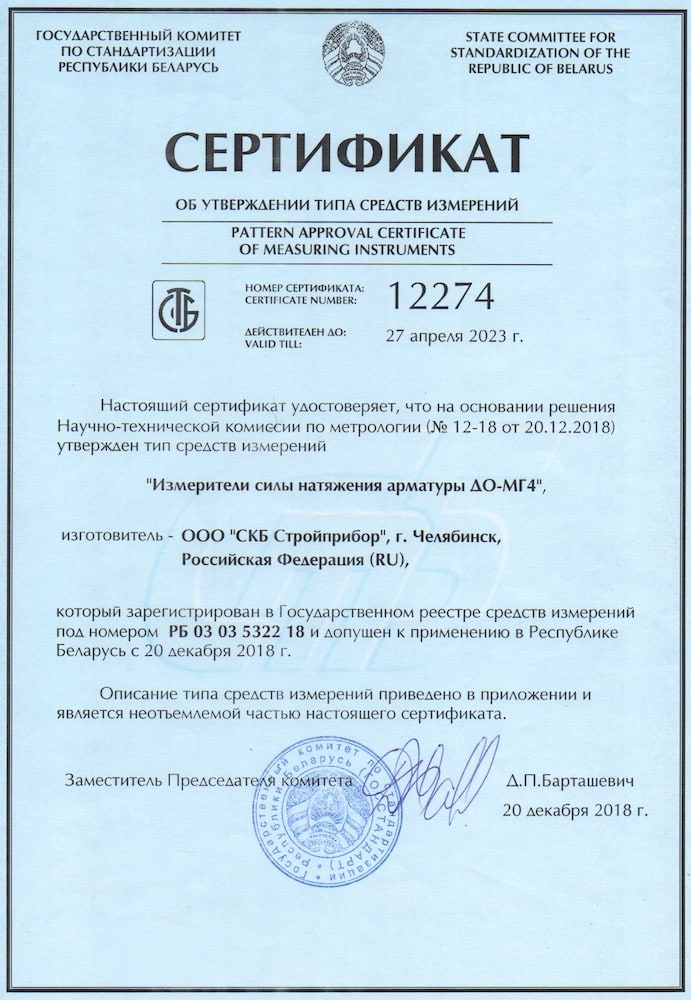

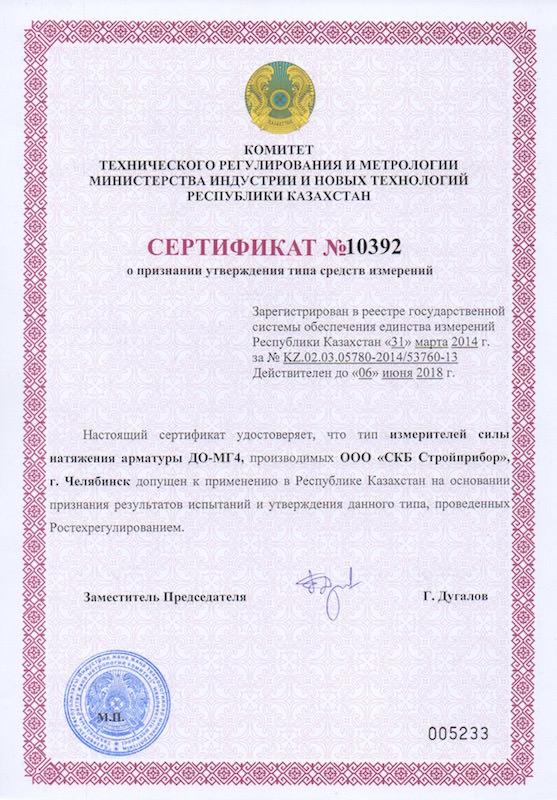

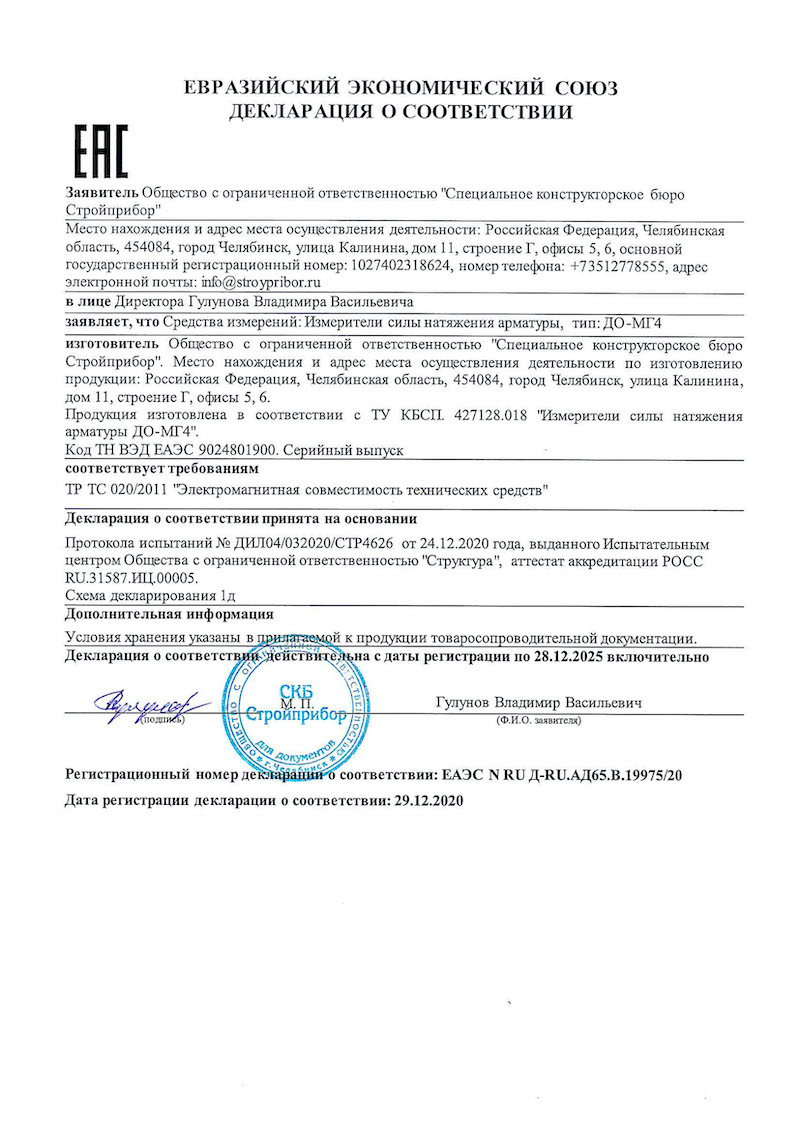

| Внесение в реестры | ||
| Оснащение прибора |
Конструктивно измеритель состоит из корпуса с опорами и фиксатором, силоизмерителя, состоящего из встроенного в корпус тензорезисторного датчика, соединенного с натяжным рычагом и крюком, и электронного блока с жидкокристаллическим дисплеем. Он снабжен энергонезависимой памятью на 99 результатов измерений и часами реального времени , имеет режим передачи данных на ПК по USB интерфейсу. Предусмотрена возможность выбора диаметра арматуры, что позволяет благодаря записанным в программное устройство градуировочным зависимостям, определять силу натяжения арматуры и напряжение в ней с высокой точностью. Модификации измерителей отличаются наибольшими пределами измерений, вариантом исполнения, габаритными размерами и массой. |
|
| Основные функции приборов |
Производственный контроль силы натяжения проволочной, канатной и стержневой арматуры железобетонных конструкций на основе прямых измерений силы поперечной оттяжки арматуры и установлении зависимости между силой, оттягивающей арматуру на заданную величину в поперечном направлении и силой натяжения арматуры, в соответствии с ГОСТ 22362, а также для контроля усилий в тросовых и канатных оттяжках. Приборы обеспечивают измерение силы натяжения при свободной длине арматуры от 2 метров |
|
| Область применения | Строительная индустрия, научно-исследовательские и строительные лаборатории | |
| Испытываемый материал (вид испытаний) | Железобетонные изделия (метод поперечной оттяжки арматуры) | |
| Гарантийный срок эксплуатации | 18 месяцев | |
Для получения консультации и заказа по телефону обращайтесь по номеру +79085832596. Запрос коммерческого предложения направляёте на почту zakaz@inmarkon.ru
1. измеритель силы натяжения арматуры ДО-МГ4
2. кабель связи с ПК
3. программное обеспечение
4. руководство по эксплуатации
5. упаковочный кейс
Принцип действия измерителей заключается в преобразовании деформации упругого элемента, вызванной действием приложенной силы, в электрический сигнал. Электрический сигнал регистрируется электронным блоком, обрабатывается, и результаты измерений в единицах силы отображаются на дисплее.
При измерении поперечно оси арматуры создается постоянное перемещение системы из двух последовательно соединенных звеньев: натянутый арматурный элемент и упругий элемент тензорезисторного датчика измерителя. С увеличением силы натяжения арматуры возрастает сопротивление поперечной оттяжке и пропорционально увеличивается сила на силоизмерителе.
Поперечная оттяжка производится на собственной базе измерителей.
